¿Qué pasa con las bandas de área?

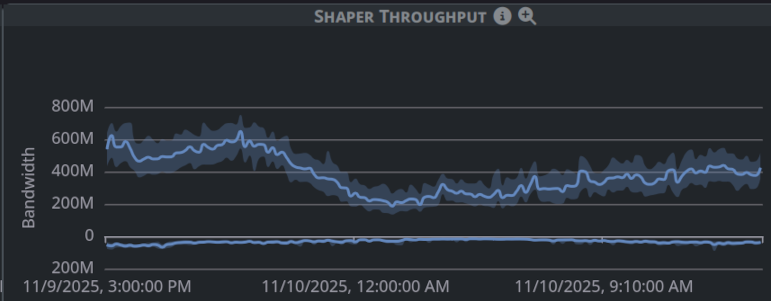

• Herbert WolversonUna de las primeras cosas que muchas personas notan al iniciar LibreQoS Insight es que nuestros gráficos de ancho de banda se ven diferentes. Por ejemplo:
Las líneas están rodeadas por un área. Entonces, ¿qué significa esto?
Promedios

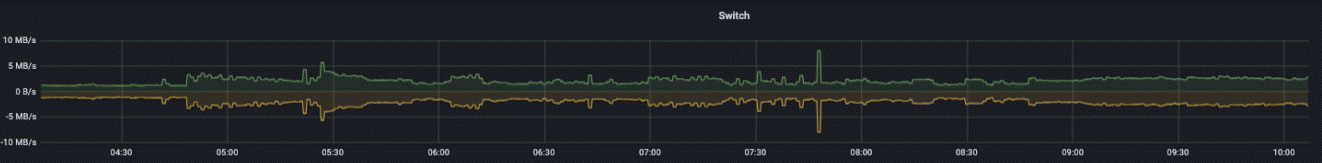

Observe un gráfico tradicional de rendimiento a lo largo del tiempo:
Es bonito, pero también puede ser engañoso. Hay varios problemas con esto:
- No hay indicación de cuál es la frecuencia de muestreo.
- Si el gráfico ha sido ajustado para cubrir un período de tiempo, no se sabe si existen picos o caídas en los datos.
Es bastante común muestrear cada 5 minutos o cada 1 minuto. A menos que esté muestreando exactamente una vez por segundo (para gráficos en Megabits por segundo), solo está viendo una aproximación. Incluso muestrear una vez por segundo puede pasar por alto micro-picos de tráfico.
LibreQoS toma muestras a intervalos de 1 segundo. Los datos se agrupan en períodos de tiempo mayores dentro de LibreQoS Insight.
Por qué los promedios pueden mentir

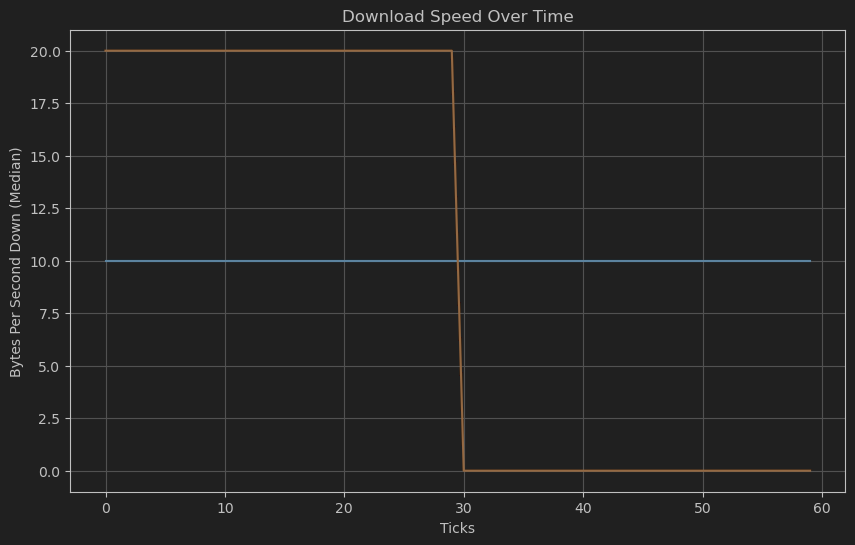

Considere estas dos series:
La primera serie contiene el número 10, 60 veces: la conexión fue perfectamente estable a 10 Mbps.
La segunda serie contiene el número 20, 30 veces, y luego el número 0, 30 veces: la conexión estuvo completamente utilizada a 20 Mbps o totalmente inactiva.
AMBAS series tienen el mismo promedio: 10 Mbps. ¡Pero en la práctica son muy diferentes!
La solución de Insight: Bandas de error
Cada vez que Insight agrupa datos en períodos de tiempo más grandes, calcula los valores promedio, mínimo y máximo para ese período. La línea en el gráfico representa el promedio, pero el área muestra el rango entre el mínimo y el máximo.

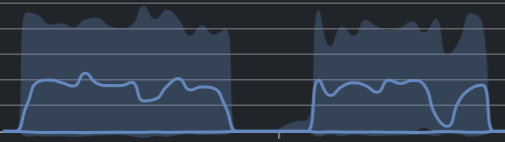

Si ve un gráfico como este:
La línea muestra lo que otros sistemas le mostrarían: el rendimiento promedio. Pero si solo tuviera la línea, se perdería el hecho de que, aunque el promedio parece saludable, esta conexión está llegando a sus límites con bastante frecuencia. ¡Tal vez sea momento de ofrecerle al cliente una mejora!
